信息摘要：
工业铝型材框架设计中，刚度不足、连接节点薄弱、公差缺失、功能遗漏及成本失控是最常见的五大设计失误。本文逐一剖析问题根源并提供针对性解决方案，…

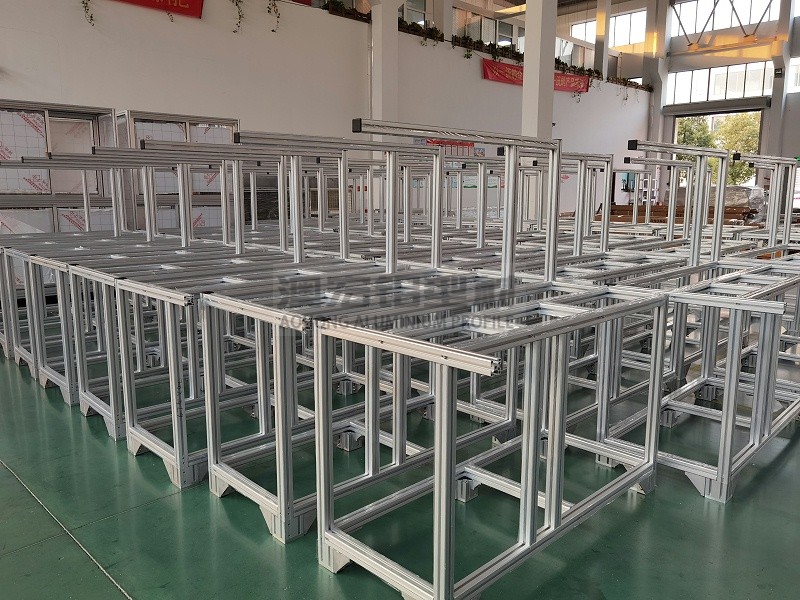

工业铝型材框架凭借轻量化、模块化、易装配的优势，被广泛应用于自动化设备、工作台、防护围栏等领域。但在实际设计过程中，稍有不慎就可能踩坑，导致返工甚至安全隐患。以下梳理五个常见“坑点”及避坑建议，助您少走弯路。
坑点一：结构刚度不足
问题表现：未充分考虑负载分布或动态振动，导致框架变形或共振。铝型材框架的刚度和钢结构机架有本质差距，在动载荷较大的场景下，共振频率与设备运行频率接近时会产生明显的振动放大效应。
避坑建议：跨度超过500mm时需增加支撑梁或斜拉筋；高速运动场景优先选用截面更大的型材（如40/80系列）。设计前应通过计算或经验公式核算静载、动载及偏心载荷，结合型材截面惯性矩参数科学选型。
坑点二：连接节点处理不当
问题表现：误用普通角件替代加强件，导致关键节点强度不足；过度依赖直角件连接，节点强度低且占用空间。
避坑建议：高承重部位应使用铸铝角码配合法兰螺母；优先采用内置T型螺母加内六角螺栓锁紧。注意螺栓预紧力控制，建议使用扭矩扳手，避免滑丝或松动。锁紧时按对角预紧再逐级加压的顺序操作。
坑点三：公差设计缺失
问题表现：型材切割误差或孔位偏差导致装配卡壳。铝材热膨胀系数较高（约23×10⁻⁶/℃），长跨距结构若未预留伸缩缝，温度变化时易产生应力变形。
避坑建议 ：切割长度预留±0.5mm余量；关键定位孔采用长圆孔设计，配合定位销临时固定后再锁紧；长跨距结构预留0.5-1mm/m伸缩缝；多段拼接时建议采用腰孔调节或设置可调基座。
坑点四：功能性设计遗漏
问题表现：忽视散热、走线、维护开口，后期改造困难。未考虑振动防护（如加装橡胶垫）、防尘或散热需求，导致设备运行中问题频发。
避坑建议：提前规划线槽和气管路径，预留20%冗余空间；发热部件对应区域设计通风格栅；频繁拆装面使用快拆面板；设备安装面平面度建议控制在0.1mm/m以内。
坑点五：成本失控
问题表现：盲目追求高规格型材或过度冗余设计，导致预算大幅超支。
避坑建议：非承重区域选用轻型材（如20系列）；通用连接件替代定制件，批量采购标准配件可降本30%以上。建议将框架拆分为功能模块（底座、立柱、横梁），采用标准化接口，既便于后期维护也为未来扩展预留空间。
工业铝型材框架设计是一项需要平衡强度、成本与可维护性的系统工程。澳宏铝业在18年行业实践中积累了丰富的设计优化经验，能在项目初期协助客户规避上述各类设计风险，确保框架既安全可靠又经济实用。
