信息摘要：
在工业铝型材模块化搭建中，活动铰链看似小巧，却是实现框架转动开合的关键连接件。很多采购、工程师只知道它用来装门，却不清楚它的结构原理、承重边…
一、核心技术解析：读懂活动铰链的设计逻辑

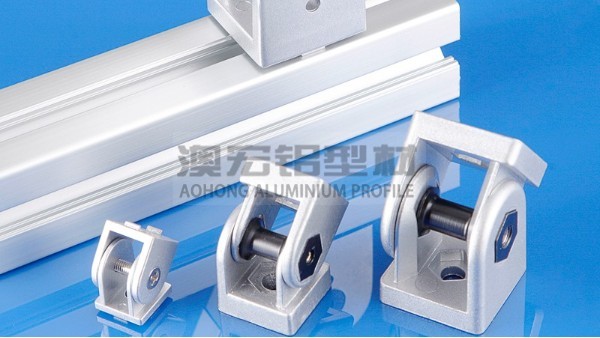

铝型材活动铰链本质是型材之间可旋转活动连接件，标准款最大旋转角度 180°，部分重载款支持特殊角度定制，核心满足两段型材之间角度转动、开合需求。
1、材质技术区分 主流分为锌合金压铸、铝合金、尼龙三类：锌合金强度高、承重好，适合设备防护罩、重型检修门；铝合金阳极氧化，耐腐蚀、轻量化，适合洁净车间、检测机架；尼龙款静音、成本低，用于轻量亚克力门、小型防护盖板，不适合重载、高频震动工况。转轴多采用 304 不锈钢销轴，搭配耐磨衬套，减少金属摩擦异响，提升开合寿命，适合长期连续开合的工业环境。
2、结构技术优势 不同于普通合页只能平板对接，铝型材活动铰链兼容两种安装形式：槽内安装、端面安装。贴合铝型材 T 槽结构，安装位置可沿槽道自由调节，后期改门、调整位置十分方便；整体无焊接应力，拆装替换简单，契合铝型材框架可反复改造的特性。
3、承重技术提醒 铰链承重不是单只叠加简单计算，门板自重、开门力矩、震动冲击都会影响使用寿命。重载门板建议成对甚至三只铰链搭配使用，优先选锌合金加厚款；轻量亚克力、薄铝板单组铰链即可满足。
二、结构使用分解：拆开看懂组成

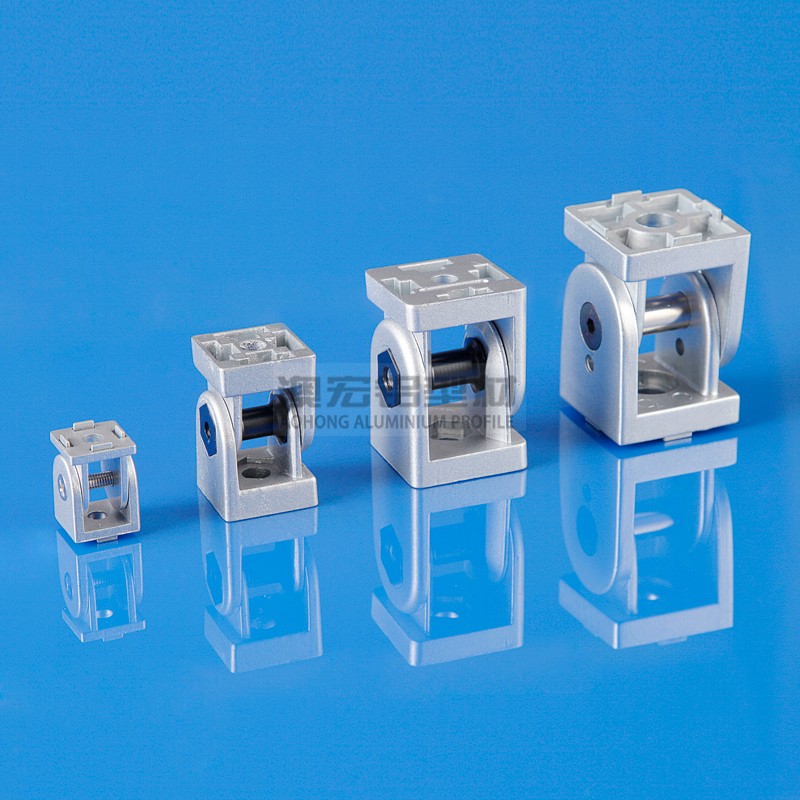

一套标准铝型材活动铰链由三大部件组成：两片铰链主体叶片、不锈钢转动销轴、配套固定孔位，配套辅件为 T 型槽螺母、内六角螺栓。
1、叶片：两侧带固定孔，分别固定在两根需要转动连接的铝型材上；
2、销轴：贯穿两片叶片中心，是转动轴心，决定开合顺滑度；
3、辅件：T 型螺母卡入型材槽内，螺栓锁紧，不用在型材侧面大量打孔。
安装流程分解：
1、将 T 型螺母放入铝型材 T 槽，滑动至对应安装位置；
2、把铰链叶片贴合型材侧面，对准孔位，穿入螺栓预紧；
3、调整门板水平、缝隙均匀，确认开合无卡滞、不蹭边框；
4、全部螺栓锁紧，试开合，检查 180° 转动是否顺畅，无晃动、下沉。
安装注意：多铰链同轴对齐，轴心保持一条直线，否则极易出现卡顿、门板下垂、销轴磨损加快等问题。
三、铝型材活动铰链的主流用途
1、自动化设备安全防护罩 这是最常用场景。设备防护罩检修门、防护翻盖，需要频繁打开检修内部气缸、电机、模组，活动铰链实现快速开合，搭配门锁，兼顾安全防护与检修便利性，是流水线、机床防护罩标配配件。
2、工业铝型材工作台、测试机架 工作台翻盖、仪器检测仓门、可调式工装挡板，依靠铰链实现翻折开合，方便放置工件、接线调试，不用整体拆卸框架。
3、控制柜、电气机柜、仪器外壳 铝型材机柜的电气柜门、信号检修盖板，洁净车间设备外框门，耐腐蚀阳极氧化款适配无尘车间环境。
4、流水线、输送线侧护板、活动挡板 输送线侧边可开启护板，方便清理卡料、维护输送结构，铰链拆装便捷，后期改造产线不用切割框架。
5、其他定制场景 展示机架、隔离围栏活动门、实验台支架、3D 打印机外框等模块化铝型材结构，凡是需要转动开合的位置，都可选用。
四、选型避坑要点
1、先匹配型材系列：3030、4040 是市场用量最大规格，槽宽 8mm 铰链居多；
2、按负载选材质：重载选锌合金，洁净轻量化选铝合金，轻载低预算选尼龙；
3、确认开合角度：常规 180°，有特殊限位需求可搭配限位铰链；
4、震动大、潮湿、油污车间，优先不锈钢销轴 + 阳极氧化本体，防锈耐磨。
铝型材活动铰链单品虽小，却直接决定铝型材框架门体好不好用、耐不耐用。很多项目后期门板下垂、开合卡顿，根源就是前期铰链规格选错、安装同轴度没做好。选对适配规格、规范安装，才能发挥铝型材模块化搭建高效、灵活的优势。
澳宏作为18年源头铝型材厂家，可配套供应全系列铝型材、活动铰链、角件、槽块等全套配件，支持框架方案配套选型，如果您有项目需求欢迎咨询。
